品牌： 台湾佳贺固力普AUTOGRIP
爪数： 二爪
动力类型： 液压
特殊用途类型： 中空

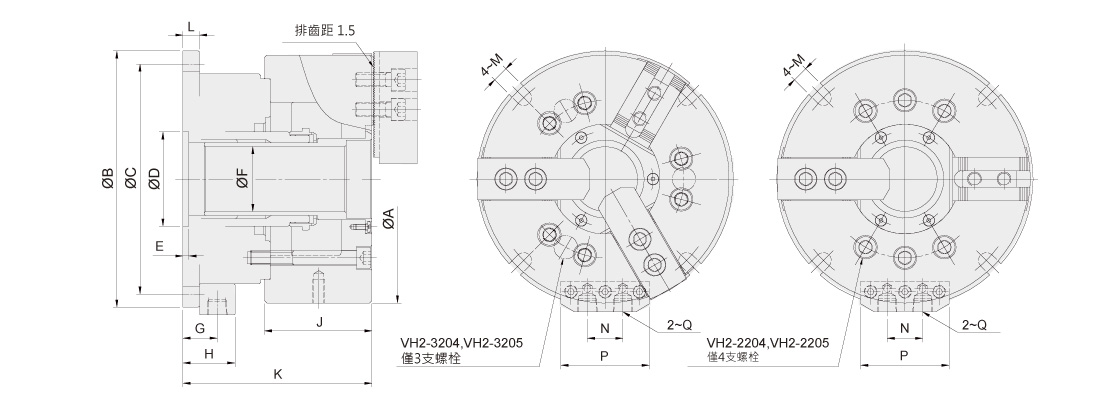

| 型号 | A | B | C | D(H7) | E | F | G | H | J | K | L | M | N | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VH2-2204 | 113 | 155 | 137 | 50 | 5 | 27 | 23 | 34 | 59 | 122.5 | 12 | 9 | 26 | 62 | RC1/4 |
| VH2-3204 | 113 | 155 | 137 | 50 | 5 | 27 | 23 | 34 | 59 | 122.5 | 12 | 9 | 26 | 62 | RC1/4 |
| VH2-2205 | 138 | 168 | 150 | 60 | 5 | 32 | 23 | 34 | 60 | 125 | 12 | 9 | 26 | 62 | RC1/4 |
| VH2-3205 | 138 | 168 | 150 | 60 | 5 | 32 | 23 | 34 | 60 | 125 | 12 | 9 | 26 | 62 | RC1/4 |
| VH2-2206 | 170 | 194 | 176 | 80 | 5 | 45 | 25 | 36 | 81 | 143 | 14 | 11 | 26 | 62 | RC1/4 |
| VH2-3206 | 170 | 194 | 176 | 80 | 5 | 45 | 25 | 36 | 81 | 143 | 14 | 11 | 26 | 62 | RC1/4 |
| VH2-2208 | 210 | 217 | 195 | 80 | 5 | 55 | 29 | 44 | 91 | 160 | 14 | 13.5 | 30 | 75 | RC3/8 |
| VH2-3208 | 210 | 217 | 195 | 80 | 5 | 55 | 29 | 44 | 91 | 160 | 14 | 13.5 | 30 | 75 | RC3/8 |
| VH2-2210 | 260 | 266 | 246 | 100 | 6 | 76 | 32 | 47 | 102 | 192 | 17 | 13.5 | 30 | 75 | RC3/8 |
| VH2-3210 | 260 | 266 | 246 | 100 | 6 | 76 | 32 | 47 | 102 | 192 | 17 | 13.5 | 30 | 75 | RC3/8 |
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 爪行程(直径) (mm) | 最大使用压力 MPa(kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|
| VH2-2204 | 52.4 | 46.7 | 5.5 | 2.0(20) | 9.5 |
| VH2-3204 | 52.4 | 46.7 | 5.5 | 3.0(30) | 9.5 |
| VH2-2205 | 63.7 | 57.9 | 5.5 | 2.0(20) | 13.1 |
| VH2-3205 | 63.7 | 57.9 | 5.5 | 3.0(30) | 12.6 |
| VH2-2206 | 97.1 | 88.5 | 6 | 1.8(17.9) | 21.5 |
| VH2-3206 | 97.1 | 88.5 | 6 | 2.7(26.8) | 21.5 |
| VH2-2208 | 128.9 | 113.6 | 7.6 | 2.1(20.7) | 32.9 |
| VH2-3208 | 128.9 | 113.6 | 7.6 | 2.9(28.6) | 33.4 |
| VH2-2210 | 189.2 | 174.3 | 8.9 | 1.9(19.2) | 55 |
| VH2-3210 | 189.2 | 174.3 | 8.9 | 2.9(28.7) | 59 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| VH2-2204 |
|
|
|
| VH2-3204 |
|
|
|
| VH2-2205 |
|
|
|
| VH2-3205 |
|
|
|
| VH2-2206 |
|
|
|
| VH2-3206 |
|
|
|
| VH2-2208 |
|
|
|
| VH2-3208 |
|
|
|
