类型：前推式筒夹
* 保留规格修改的权利

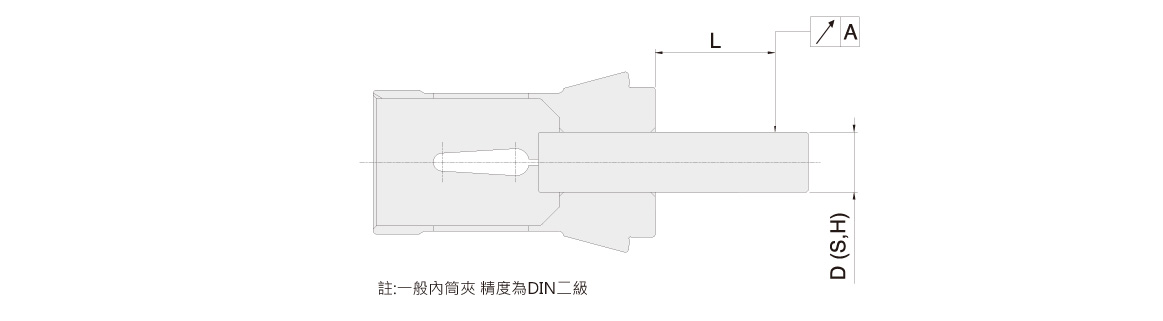

| 测棒 D(S,H) | L mm | A DIN Class1 | A DIN Class2 |
|---|---|---|---|
| 0.5~1.0 | 3 | 0.015 | 0.015 |
| 1.0~1.6 | 6 | 0.015 | 0.02 |
| 1.6~3.0 | 10 | 0.015 | 0.02 |
| 3.0~6.0 | 16 | 0.015 | 0.02 |
| 6.0~10.0 | 25 | 0.015 | 0.02 |
| 10.0~18.0 | 40 | 0.02 | 0.03 |
| 18.0~24.0 | 50 | 0.02 | 0.03 |
| 24.0~30.0 | 60 | 0.02 | 0.03 |
| 30.0~50.0 | 80 | 0.03 | 0.04 |
| 50.0~60.0 | 100 | 0.03 | 0.04 |

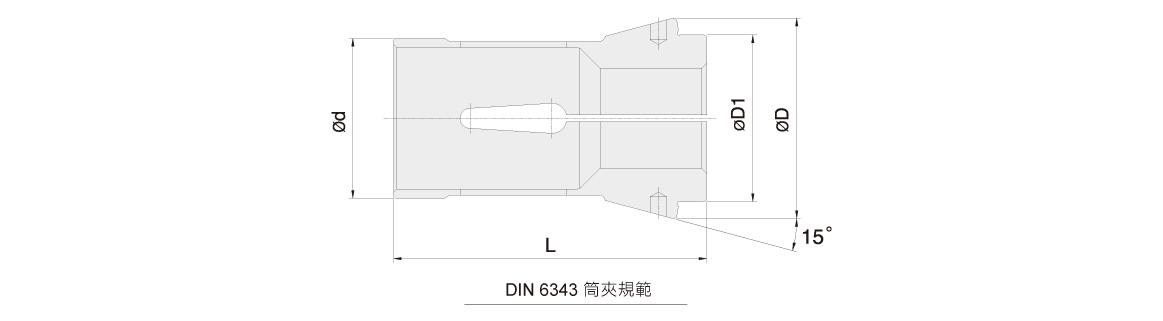

| 型号 | 最大夹持能力 圆棒 (mm) | 最大夹持能力 六角材 (mm) | 最大夹持能力 方材 (mm) | d | D | L | 适合筒夹夹头 |
|---|---|---|---|---|---|---|---|
| 161E | 3~26 | 4~22 | 4~18 | 32 | 45 | 34 | 75 |
| 163E | 3~30 | 4~26 | 4~20 | 35 | 48 | 38 | 80 |
| 171E | 3~36 | 6~32 | 6~26 | 42 | 55 | 42 | 94 |
| 173E | 3~42 | 6~36 | 6~29 | 48 | 60 | 50 | 94 |
| 177E | 5~52 | 8~45 | 7~36 | 58 | 70 | 60 | 94 |
| 185E | 5~60 | 8~52 | 7~42 | 66 | 84 | 73 | 110 |
| 193E | 20~80 | 18~69 | 15~56 | 90 | 107 | 92 | 130 |
| Model | 2D pdf | 2D dwg | 3D step |
|---|---|---|---|
| DIN-6343产品资料 |
|
|
|
